Pračka - Jak vyměnit ovládací panel (6)

Problém

Jak vyměnit ovládací panel

Vztahuje se na

• Pračka

Řešení

Vždy se před jakoukoliv opravou nebo údržbou řiďte bezpečnostními informacemi uvedenými v uživatelské příručce vašeho výrobku. https://www.electrolux.com/support/user-manuals/

VAROVÁNÍ! NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM

Před jakoukoliv opravou nebo údržbou vypněte přístroj a odpojte síťovou zástrčku ze zásuvky.

VAROVÁNÍ! RIZIKO ZRANĚNÍ

Vždy buďte opatrní při přemísťování spotřebičů. U těžkých spotřebičů je nejbezpečnější, když je přemístí dvě osoby. Vždy používejte ochranné rukavice a bezpečnostní obuv. Ochranné rukavice noste stále, abyste se ochránili před řeznými ranami od ostrých hran.

VAROVÁNÍ! NEBEZPEČÍ PORANĚNÍ OČÍ

Při provádění údržby nebo oprav souvisejících s pružinami noste ochranné brýle.

UPOZORNĚNÍ! RIZIKO PŘISKŘÍPNUTÍ

Při provádění údržby nebo oprav souvisejících s řemeny noste ochranné rukavice.

VAROVÁNÍ! NEBEZPEČÍ UDUŠENÍ

Malé části nejsou vhodné pro děti do 3 let. Uchovávejte všechny malé části a obaly mimo dosah dětí.

Produkt by měli používat nebo instalovat pouze dospělí.

Před jakoukoliv údržbou vypněte přívod vody k přístroji. Vždy vyprázdněte přístroj od veškeré vody. Jakoukoliv údržbu provádějte s přístrojem postaveným vzpřímeně. Zbývající voda by mohla poškodit elektroniku, pokud by byl přístroj položen na kteroukoliv ze svých stran.

Ujistěte se, že výrobek používáte pouze pro jeho určený účel a ověřte, že je kompatibilní součástí pro zamýšlený produkt.

Nepoužívejte ani neinstalujte produkt, pokud je poškozen.

Vezměte prosím na vědomí, že samostatná oprava nebo oprava neprofesionálem může mít bezpečnostní důsledky, pokud není provedena správně, a může zrušit záruku. Je nezbytné mít potřebné znalosti.

JAK VYMĚNIT OVLÁDACÍ PANEL

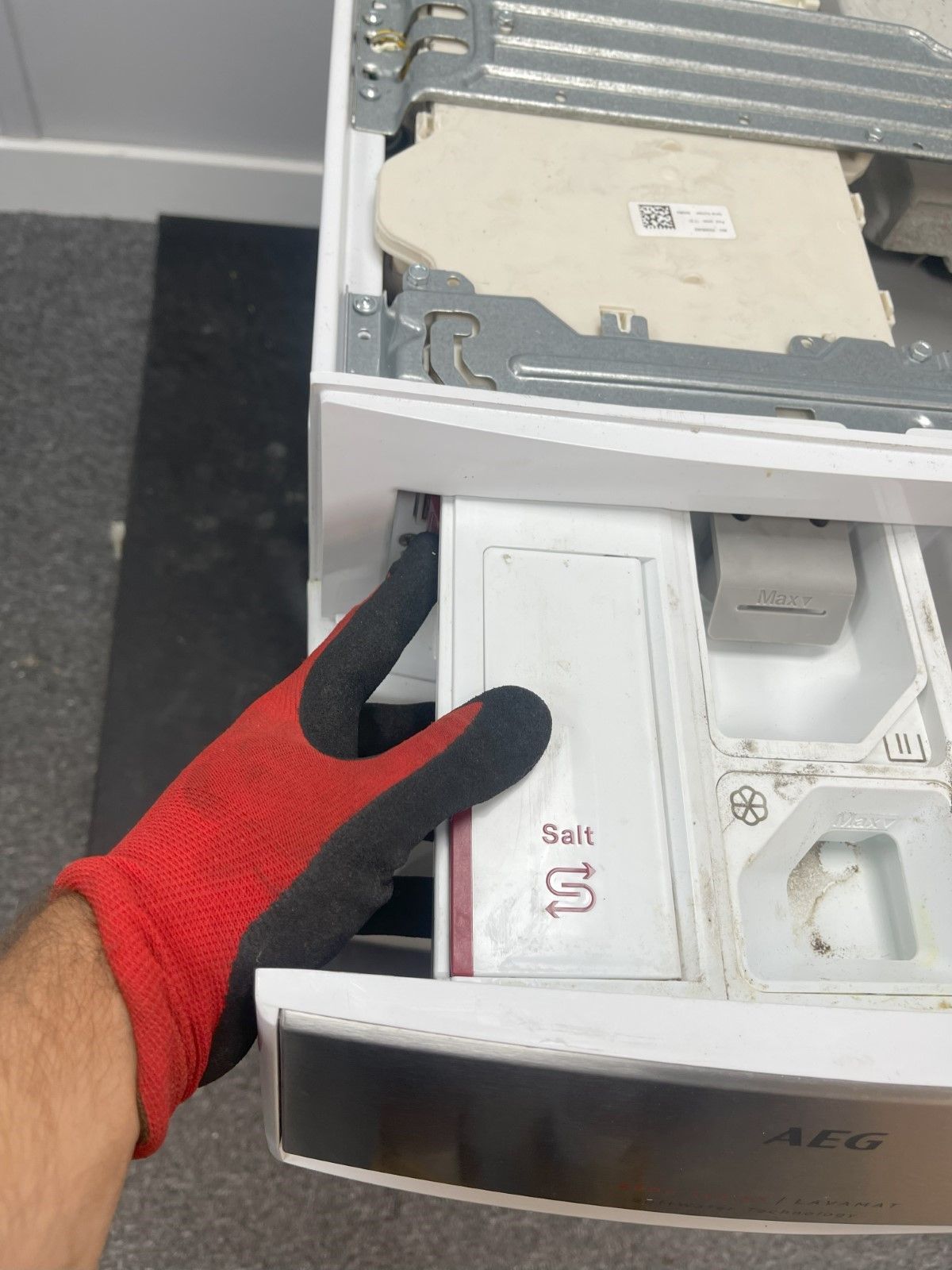

1. Otevřete zásobník na prací prostředek a stiskněte záložku vzadu vlevo od zásobníku, abyste uvolnili zásobník na prací prostředek

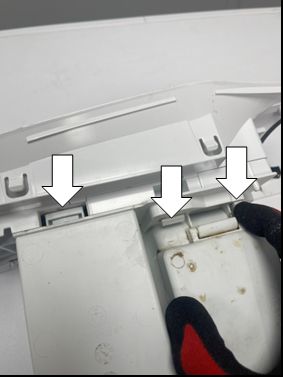

2. Odjistěte tři spony na spodní straně zásuvky na prací prostředek, abyste uvolnili přední část zásuvky, táhněte odspodu, abyste odjistili spony, a poté táhněte, abyste uvolnili horní část přední strany zásuvky. (POZNÁMKA: Při opětovné instalaci nejprve zacvakněte horní část zásuvky a poté zatlačte spony na spodní straně).

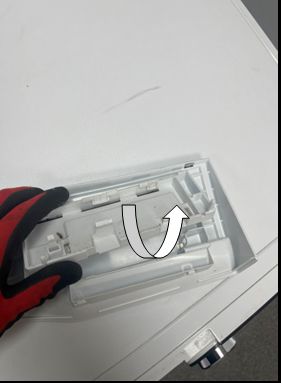

3. Opatrně použijte malý plochý šroubovák k vyproštění zámků na přední straně zásuvky na prací prostředek a uvolněte tak vložku zásuvky

4. Odšroubujte dva 8mm šrouby na zadní straně víka pračky a posuňte zpět, abyste jej uvolnili.

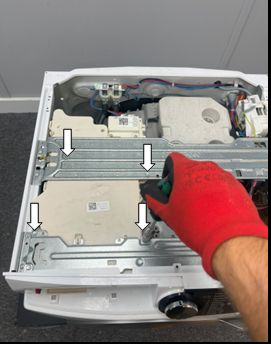

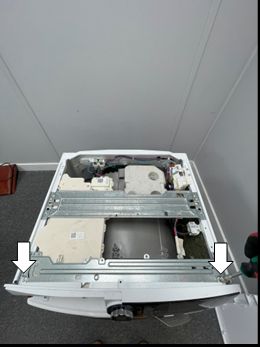

5. Odšroubujte čtyři 8mm šrouby na jednotce vodního dávkovače a dva 7mm šrouby na horní části ovládacího panelu.

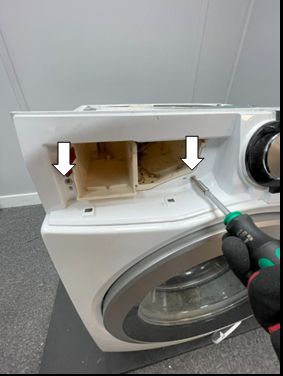

6. Odšroubujte dva šrouby PH2 v pouzdře zásobníku na prací prostředek.

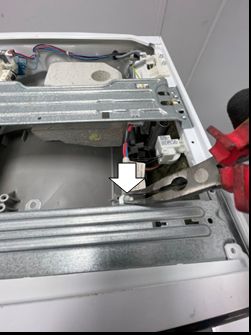

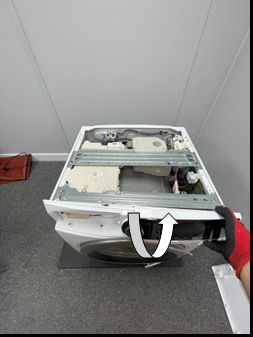

7. Opatrně uvolněte držák kabelu. Potáhněte ovládací panel směrem k sobě, abyste uvolnili ovládací panel.

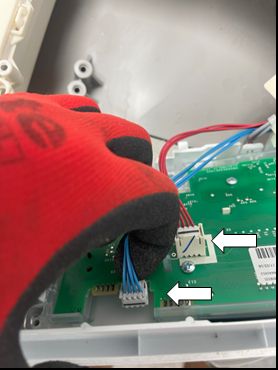

8. Opatrně odpojte dva konektory vodičů pro desku uživatelského rozhraní. Dávejte pozor, abyste konektory nepoškodili.

9. Odšroubujte osm šroubů PH2, které drží uživatelské rozhraní na ovládacím panelu.

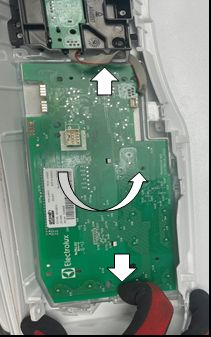

10. Odpojte spony kolem desky uživatelského rozhraní a voliče, abyste uvolnili desku uživatelského rozhraní z ovládacího panelu. (POZNÁMKA: Při opětovné instalaci se ujistěte, že kontakty uživatelského rozhraní jsou správně zasunuty do přidělených sekcí a nejsou poškozeny).

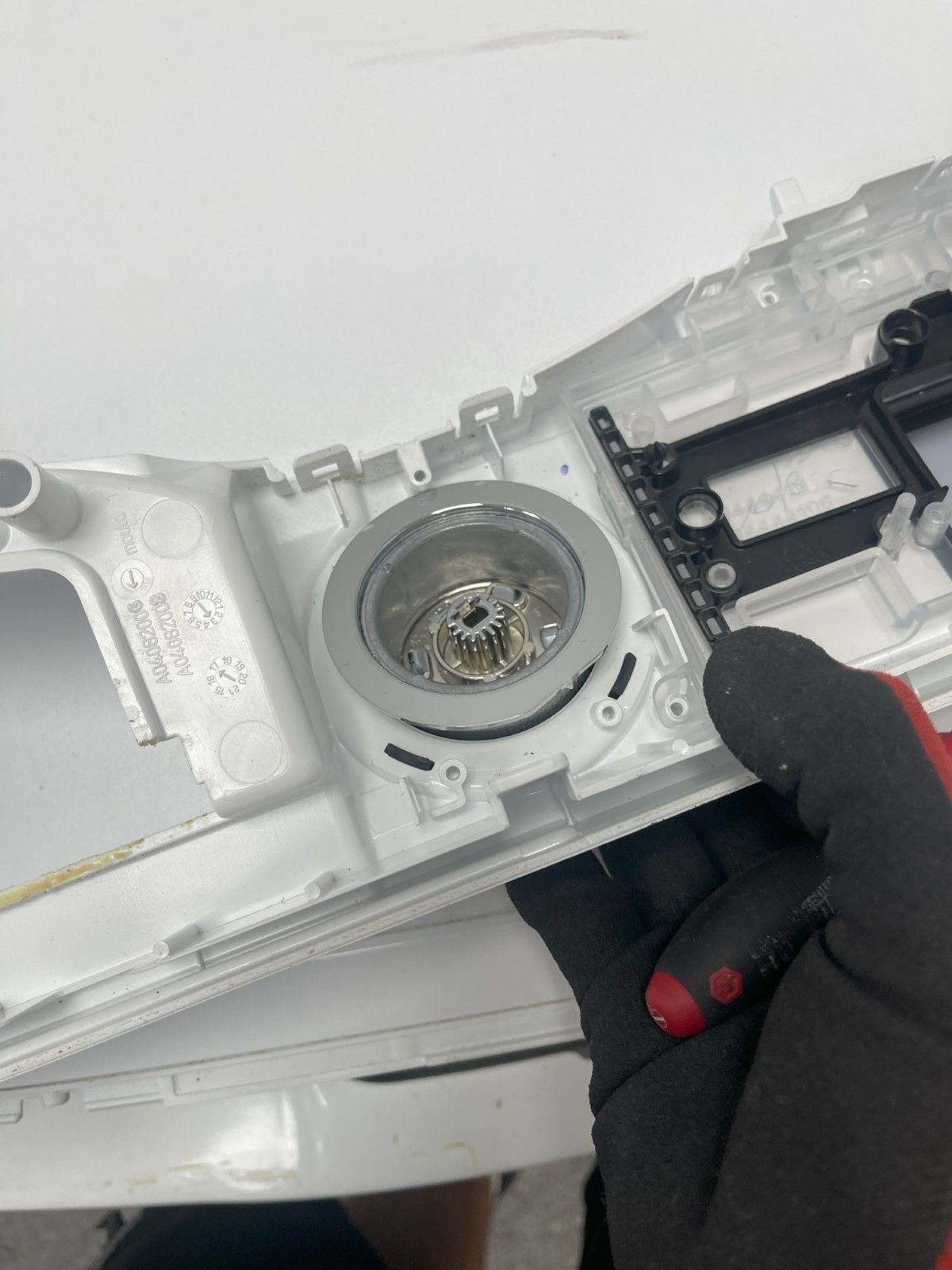

11. Opatrně odpojte spony kolem podpory ovládacího knoflíku, abyste uvolnili ovládací knoflík.

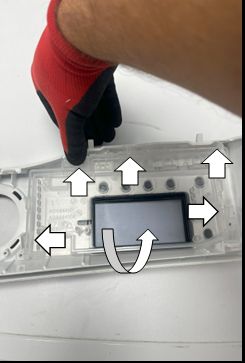

12. Vyjměte podporu dotykového ovládání a opatrně odpojte spony kolem rozptylovače ovládacího panelu, abyste jej uvolnili z ovládacího panelu.

13. Uvolněte obě spony na obou stranách podpory tlačítka zapnout/vypnout a posuňte nahoru do ovládacího panelu, aby se uvolnilo. Poté stiskněte tlačítko zapnout/vypnout do ovládacího panelu pro jeho odstranění.

14. Při montáži opakujte kroky v opačném pořadí.
